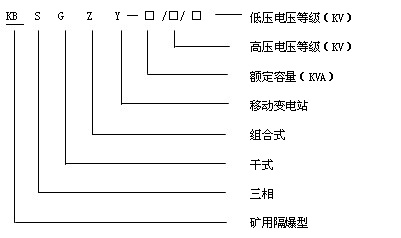

一、產品型號及含義：

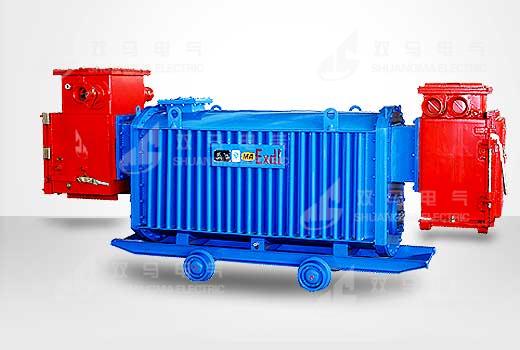

二、產品圖片

三、功能特點

    KBSGZY-100/10（6）～KBSGZY-3150/10（6）礦用隔爆型移動變電站技術參數均符合GB8286-2005《礦用隔爆型移動變電站》要求，具有性能穩定、能耗低、效率高等特點，屬低耗節能系列產品。

四、使用條件

    a.海拔不超過1000m；

        b.環境溫度：最高氣溫 +40℃； 最高日平均氣溫 +30℃； 最高年平均氣溫 +20℃； 最低氣溫 -5℃；

        c.空氣相對濕度不超過95％（+25℃時）；

        d.在有甲烷混合氣體和煤塵，且有爆炸危險的礦井中；

        e.無強烈顛簸、震動和與垂直面的傾斜度不超過15°的環境；

        f.無腐蝕金屬和破壞絕緣的氣體和蒸氣；

        g.無滴水的地方；

        h.電源電壓的波形近似于正弦波；

        i.三相電源電壓的波形近似對稱。

五、應用范圍

    礦用隔爆型移動變電站用在有甲烷混合氣體和煤塵且有爆炸危險的礦井中，作為礦井下泵站、運輸機、采掘機等用電設備的供變電設備。適用于煤礦、有色金屬礦、隧道工程等特殊場所。

六、產品結構及特點

     我公司生產的礦用隔爆型移動變電站和礦用隔爆型干式變壓器高壓分別為6kV和10kV兩種電壓等級，變壓器容量從100kVA到3150kVA共有32種容量等級，40多個產品規格。

（1）優質的原材料：

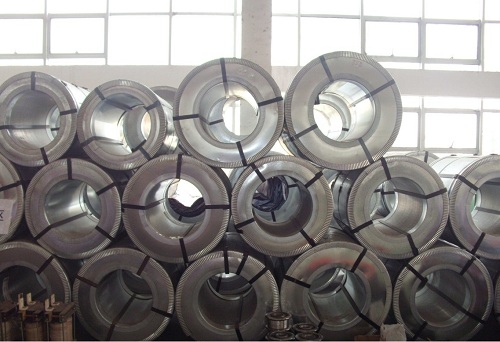

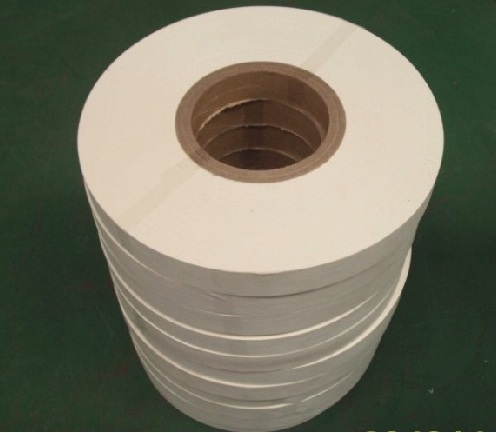

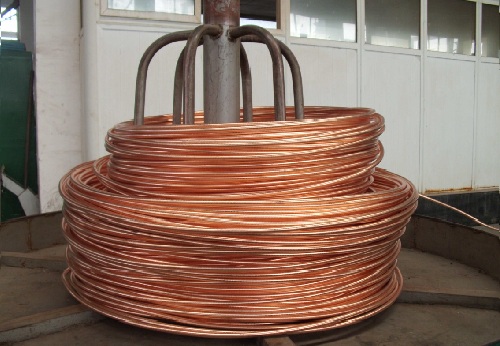

      30Q130冷軋取向硅鋼片      優質無氧銅桿        美國NOMEX-410紙      硅橡膠電纜線

（2）先進的加工工藝：

     在加工工藝上嚴格按照工藝文件要求加工生產，同時又不斷地引進先進的新工藝、新技術、新材料，提高產品各項性能和質量。

Ø     在箱殼加工制造時，嚴格按圖紙和工藝施工，焊接加工后進行時效處理，消除內應力；每臺箱殼都必須通過1Mpa的靜態壓力（水壓）試驗，合格后方可轉入下道工序。

Ø     變壓器鐵心采用多級步進式全斜接縫疊片結構，并且不沖孔，上下鐵軛用拉螺桿、拉帶緊固，結構緊湊、可靠。有效降低了空載損耗和空載電流。

Ø 高、低壓線圈采用同模繞制，高低壓之間用厚度為0.5的H級絕緣板圍成一定厚度的絕緣筒；整個線圈端部非常平整、高、低壓線圈之間氣道分布均勻、結構堅固、出頭整齊、套裝方便。

Ø     采用真空壓力浸漆，浸兩遍漆（1.預烘120℃:12小時以上,第一遍浸漆烘烤165℃:10小時以上,第二遍浸漆烘烤165℃:8小時以上。（注:一般廠家只浸一次漆）。嚴格保證線圈的電氣性能和機械強度。

Ø     線圈導線用優質無氧銅桿采用國內先進的銅線擠壓設備，一次加工成型，不但使線材內部結構更加緊湊，而且外表接觸面均勻、光滑；既增強了線材的導電性能，又避免了因線材本身粗糙而損傷絕緣層。

Ø     導線絕緣材料選用NOMEX-410紙，在自動包扎機上一次包扎成型。NOMEX-410紙與空氣介電常數非常接近，線圈周圍電場均勻、局放小，保證產品的性能。

（3）合理的設計：

Ø     變壓器箱殼兩側設計為波紋鋼板，上下頂設計為圓弧鋼板，使箱殼具有足夠的機械強度，而且散熱條件好。在低壓出線盒側下部設有一個手孔蓋，切斷電源后打開手孔蓋，可以方便的進行y、d變換，在高壓出線盒上側設有接線盒，切斷電源后打開接線盒蓋，可以調整高壓分接電壓。

Ø     箱殼的底部拖撬上設有小車，裝置軌距為600毫米或900毫米。

Ø    干式變壓器內部設有高低壓連鎖線及溫度控制線分別與高、低壓開關連接，溫度控制根據用戶要求可采用PT100鉑電阻或JW2-125F溫度繼電器，安裝于變壓器線圈上部，可測量干式變壓器內部溫度，當干式變壓器內部溫度過高時可發出超溫信號。

Ø    我公司還可以根據用戶的特殊需要進行產品設計。我們已經根據用戶需要新開發了多種型號的三圈、雙圈礦用隔爆型負荷中心。所配開關除國內生產的還有英國阿蘭維斯特高壓開關、法國賽特高低壓組合開關、博太克低壓負荷中心組合開關。該系列產品進一步滿足井下大功率設備的用電需求，產品質量可靠運行安全。

七、產品參數
