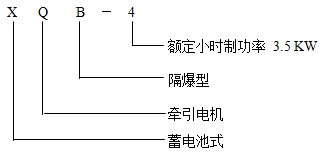

一、產品型號及含義
安標編號：MAI040041 可在安標國家礦用產品安全標志中心查詢（www.aqbz.org） 五、產品圖片 六：產品參數 本產品執行標準JB/T6480-1992《旋轉牽引電機基本條件》及Q/DBCL020-2007《礦用隔爆型 直流牽引電動機技術條件》。 額 定 小 時 定 額 連 續 定 額 額定功率（KW） 3.5 1.37 額定電壓（V） 42 42 額定電流（A） 105 42 額定轉速（r / min） 960 1850 最大轉速（r / min） 2400 激磁方式 串激 重量 137 1、電機為隔爆型全封閉自冷式，依靠電機外殼表面進行冷卻，機座系用厚鋼板彎焊成圓形，機座一端開有視察窗孔，供觀察電機換向器及更換電刷之用。 2、電樞鐵心用 0. 5mm 厚硅鋼片疊成，換向器有塑料換向器與拱式換向器兩種結構形式，片間云母厚 0.8mm。用壓配合緊固在軸上。 電機應在下列條件下正常運行：
a）海撥不超過 1200m；
b）空氣最高溫度不超過 40℃；
c）最低氣溫不低于－20℃；
d）最濕月的月平均最大相對濕度不大于 90%（同月的平均最低溫度不高于 25℃，用于煤礦井下相對溫度最大值不大于 95%）。
e）工作場所允許含有甲烷或煤塵爆炸性混合物。
三、應用范圍
XQB－4 礦用隔爆型直流牽引電動機系 CTY 2.5/6、7、9 防爆特殊型蓄電池式井下礦用電機車的專用驅動電動機。
四、產品證書
電機有四個主磁極，無換向極，磁極鐵心由 0.5mm 厚的硅鋼片疊壓成，磁極與機座接觸面積系隔爆面。磁極線圈系用 2.83× 6.4 的雙玻璃絲包扁銅線多根并繞而成，每個線圈 12 匝。同極性的兩個線圈串聯一起出二個頭，接于視察窗兩側的導電桿上，線圈絕緣先半疊繞一次 0.1mm 厚玻璃絲帶，再半疊繞一次 0.14mm 厚云母帶，外層再半疊繞一次 0.lmm 厚玻璃絲帶。![[URL]594aa0abaf6e1d801ba95394700ea15b.jpg](/d/file/cpxc/kyddjxlcp/kyddj/2017-02-21/594aa0abaf6e1d801ba95394700ea15b.jpg)

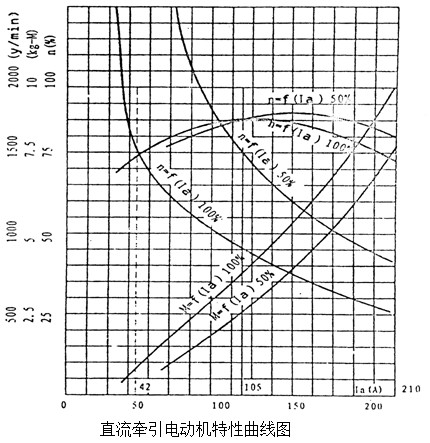

電樞線圈為單波單匝，導線 1.56×6.4 雙玻璃絲包扁銅線，對地絕緣先用 0.14mm 厚的云母帶接繞一次，再用 0.14mm 厚的云母帶半疊包一次，外層保護用 0.06mm 厚的玻璃絲帶接繞一次。
嵌線數據：槽數：35 槽 換向器片數：69 片
槽節數：1—10 槽 換向片節距：1—35 片
其中有一死元件，該元件的兩端剪斷不嵌入換向器片內。
3、電機采用旋轉刷架，以便更換和調整電刷。刷架可用塑料壓制，也可用鑄鐵件。刷架上裝有4個刷盒，刷盒用鑄硅黃銅鑄成，每個劇盒有 2 塊 J203 銅石墨電刷。
4、電機前后軸承用6207單列向心球軸承，軸承蓋與軸配合面及端蓋與機座配合面均為隔爆面。
5、本電機采用F級絕緣，各部分允許溫升（試驗臺環境溫度為＋25℃ ）如下：
部 位 名 稱
小 時 定 額
連 續 定 額
電樞線圈
140℃電阻法
115℃電阻法
磁極線圈
155℃電阻法
125℃電阻法
換向器
120℃溫度計法
90℃溫度計法
