一、產品的型號含義
二、產品的用途
運行穩定、靈活，操作簡便，維護檢修容易，采用漲閘制動，制動效果好。
三、應用范圍
1.5噸架線式工礦電機車的牽引電壓分為100V、250V兩種，采用電阻調速、單電機、二級傳動。其結構有內車架、外車架兩種。廣泛用于有色金屬礦山或煤礦地面運輸，受電弓工作高度為1600-2000mm。

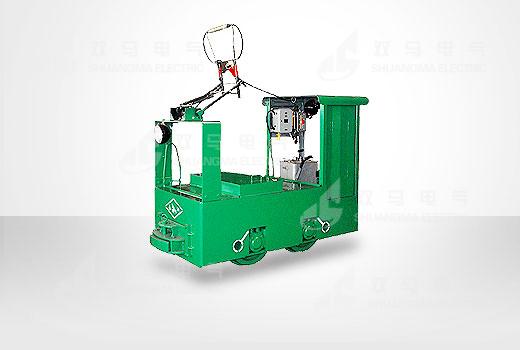

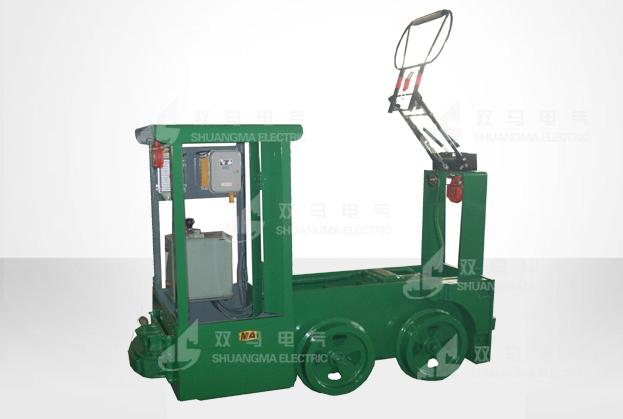

四、產品圖片
五、產品的主要技術參數及主要功能配置
C J Y 1.5 / 6、7、9 —100 參數
|
序號 |
名 稱 |
單 位 |
數值 |
|
1 |
粘重 |
t |
1.5 |
|
2 |
額定電壓 |
V |
100 |
|
3 |
電機小時制功率×臺數 |
kW |
3.5×1 |
|
4 |
小時制輪緣牽引力 |
kN |
2.55 |
|
5 |
小時制速度 |
km/h |
4.54 |
|
6 |
固定軸距 |
mm |
650 |
|
7 |
最小曲線半徑 |
m |
5 |
|
8 |
車輪滾動圓直徑 |
mm |
460 |
|
9 |
總傳動比 |
|
15.51 |
|
10 |
控制方式 |
|
電阻起動直接控制 |
|
11 |
傳動方式 |
|
正一傘齒輪兩級 |
|
12 |
制動方式 |
|
手動機械制動 |
C J Y 1.5 / 6、7、9 —250 參數
|
序號 |
名 稱 |
單 位 |
數值 |
|
1 |
粘重 |
t |
1.5 |
|
2 |
額定電壓 |
V |
250 |
|
3 |
電機小時制功率×臺數 |
kW |
6.5×1 |
|
4 |
小時制輪緣牽引力 |
kN |
3.24 |
|
5 |
小時制速度 |
km/h |
6.6 |
|
6 |
固定軸距 |
mm |
650 |
|
7 |
最小曲線半徑 |
m |
5 |
|
8 |
車輪滾動圓直徑 |
mm |
460 |
|
9 |
總傳動比 |
|
15.51 |
|
10 |
控制方式 |
|
電阻起動直接控制 |
|
11 |
傳動方式 |
|
正一傘齒輪兩級 |
|
12 |
制動方式 |
|
機械制動 |
