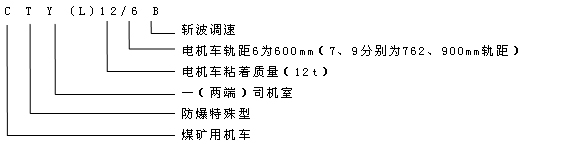

一、產品型號及含義

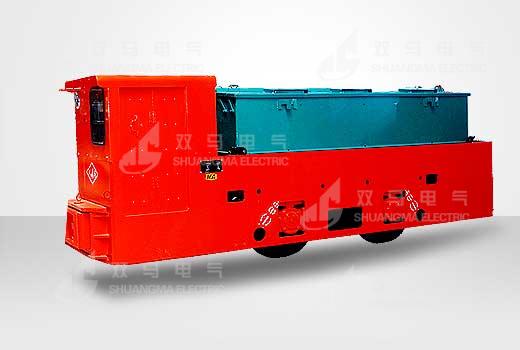

四、應用范圍 防爆特殊型適用于年產120萬噸以上的高沼氣煤礦礦井用，調速方式有斬波調速和變頻調速兩種。 五、產品證書 安標編號：12T單司 MCE030010/MCE030011/MCE030012 12T雙司 MCE070045/MCE070046/MCE070047 可在安標國家礦用產品安全標志中心查詢（www.aqbz.org） 六、產品圖片 七、產品參數 二、功能特點
12T蓄電池電機車有井下防爆特殊型，具有牽引力大，速度高，運載能力強等特點，并可采用雙端司機室，瞭望性好。同時本機車可采用變頻調速和IGBT斬波調速控制，IGBT斬波器的主回路關斷能力強，觸發電路選用集成穩壓源、集成定時器、組合元件等，使整個電路元件少、安裝方便、調試容易、工作可靠。經工業實驗證明：該裝置電路簡單，無失控現象，大大減少了維修工作量。使用該裝置機車啟動平穩，調速均勻，操作靈活，過載能力強，節約電能30%左右，延長了蓄電池的使用壽命，深受司機、維修人員和基層管理人員的歡迎。 本裝置安裝使用非常方便，只要把原機車電阻調速裝置全部拆除，把引線接入本裝置相應的接線端子。即可實現啟動、調速、停車、換向等功能。
三、使用條件
a、海拔高度不超過2000m。
b、周?chē)諝庾罡邷囟葹椋?0℃，最低溫度為－20℃
c、最濕月月平均最大相對濕度為95%（同月月平均最低溫度不大于＋25℃）。
d、《煤礦安全規程》（2010年版）所規定使用的環境。
名 稱單位規 格粘著質量t12額定電壓（蓄電池組標稱電壓）V192最大牽引力kN29.43小時牽引力kN16.48小時速度km/h8.7小時功率（牽引電機功率×臺數）kW22×2最高速度km/h17.5外型尺寸（長×寬×高） mm5100×（1050/1212/1350）×1600軌距mm600、762、 900三種軸距mm1180通過最小曲線半徑m10齒輪箱距軌面高度mm≥85車輪滾動圓直徑mmΦ680齒輪傳動比 17.5（錐、正齒輪2級減速）掛鉤高度mm320、430控制方式 IGBT斬波調速制動方式 機械制動、緊急情況下可反向電制動
